一、產品信息

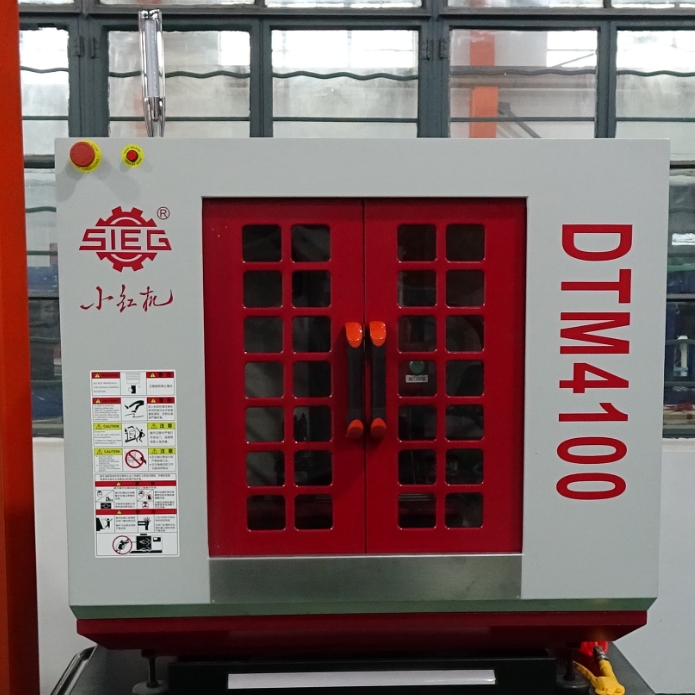

DTM4100（小紅機）是一款銑削一體機，由上海西馬特機械制造有限公司開發的多系統數字化仿真及加工一體機。

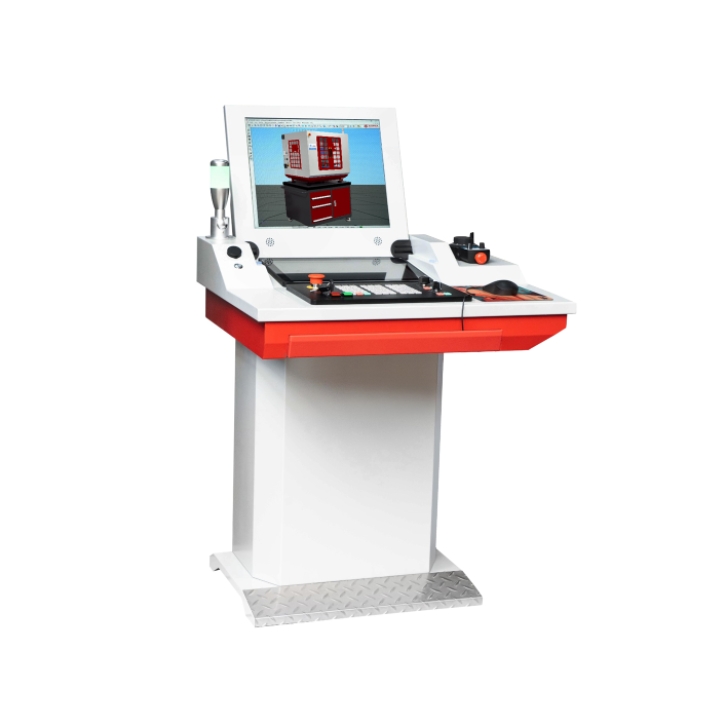

多系統數字化仿真及加工一體機（銑削系統）由虛擬機床USW3+物理機床組成，同時具備仿真加工和CNC加工的功能，學員可以先在虛擬機床USW3上編程，并進行仿真切削加工，完成后可以將仿真的結果直接發送到數控機床上進行CNC加工，仿真加工與CNC加工結果完全一致。
物理機床時小型桌面式加工中心，是針對教育市場特別開發的小型數控機床，具備工業級標準和滿足教學級需求的雙重優勢，在確保加工剛性的同時，減小了設備體積，提高了設備的性價比。設備采用符合歐盟CE安全認證的全防護安全罩殼，增加開門斷電功能，確保教學使用過程中的安全。

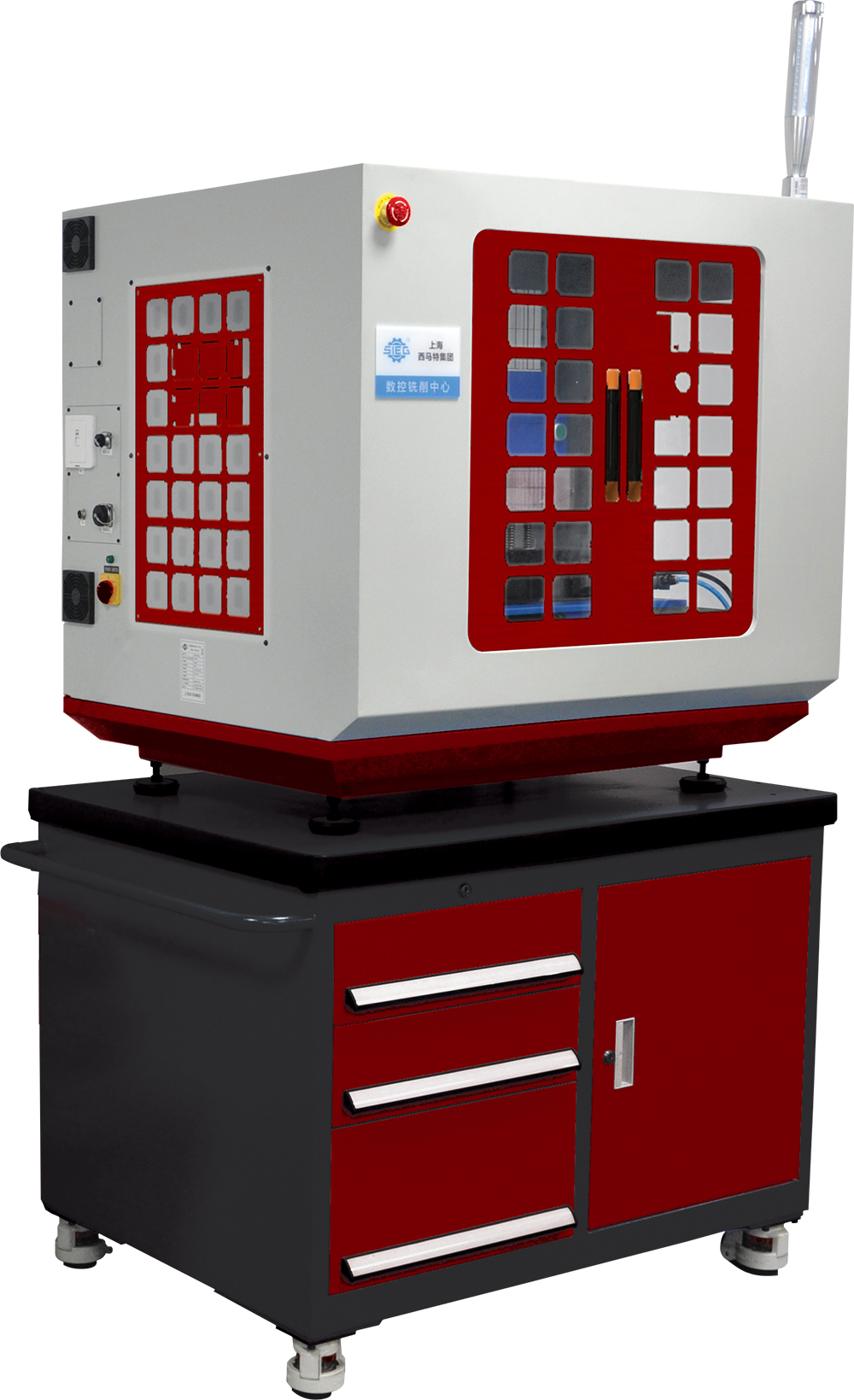

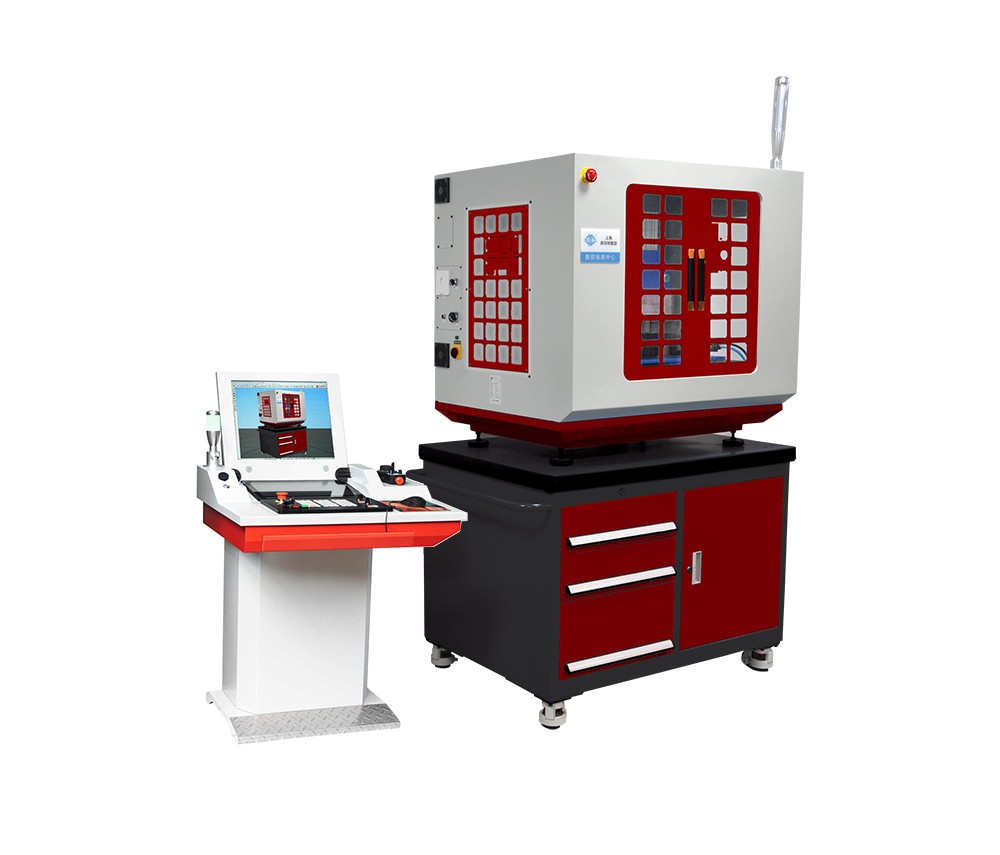

USW3+小型加工中心
二、產品特色
全防護罩殼帶開門斷電（LED警報燈） |

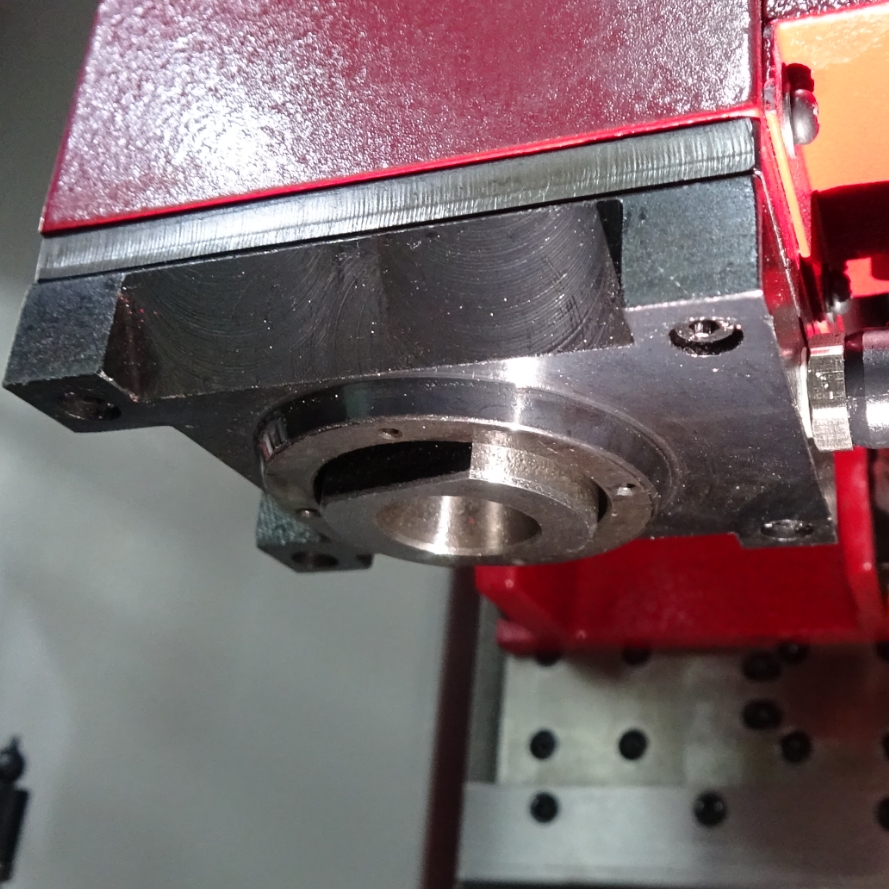

主軸 |

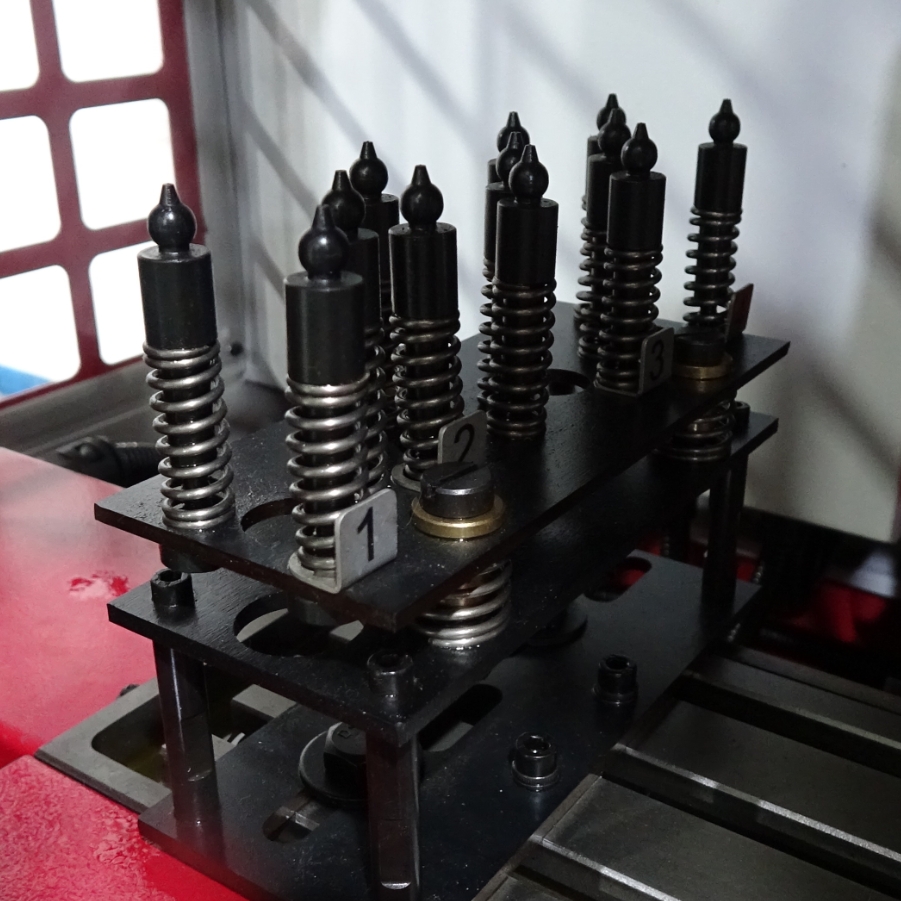

4工位刀庫 |

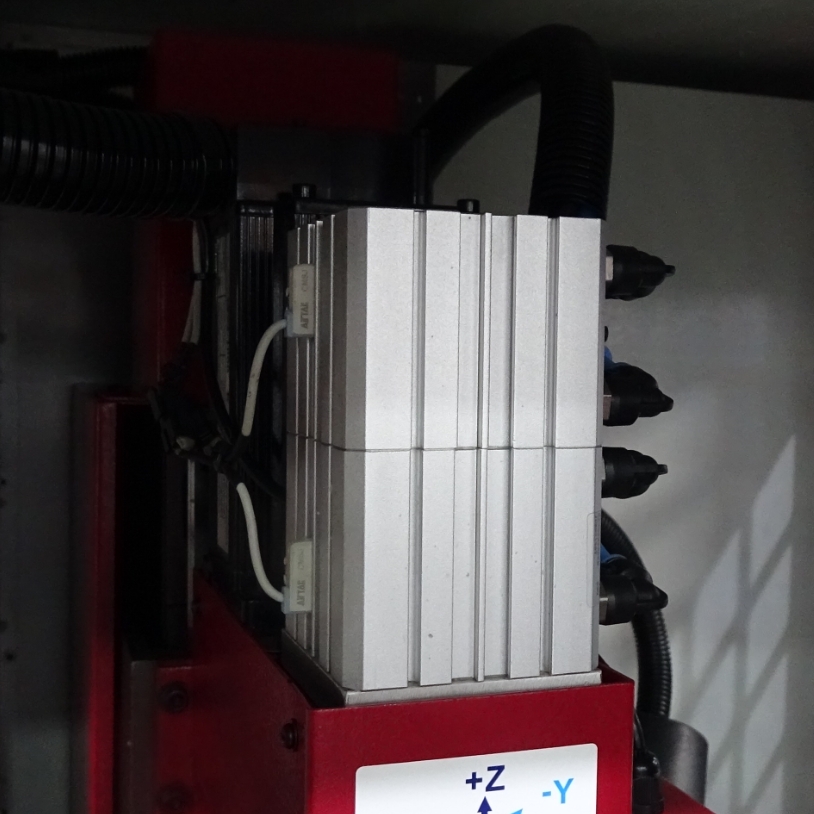

大功率電機 |

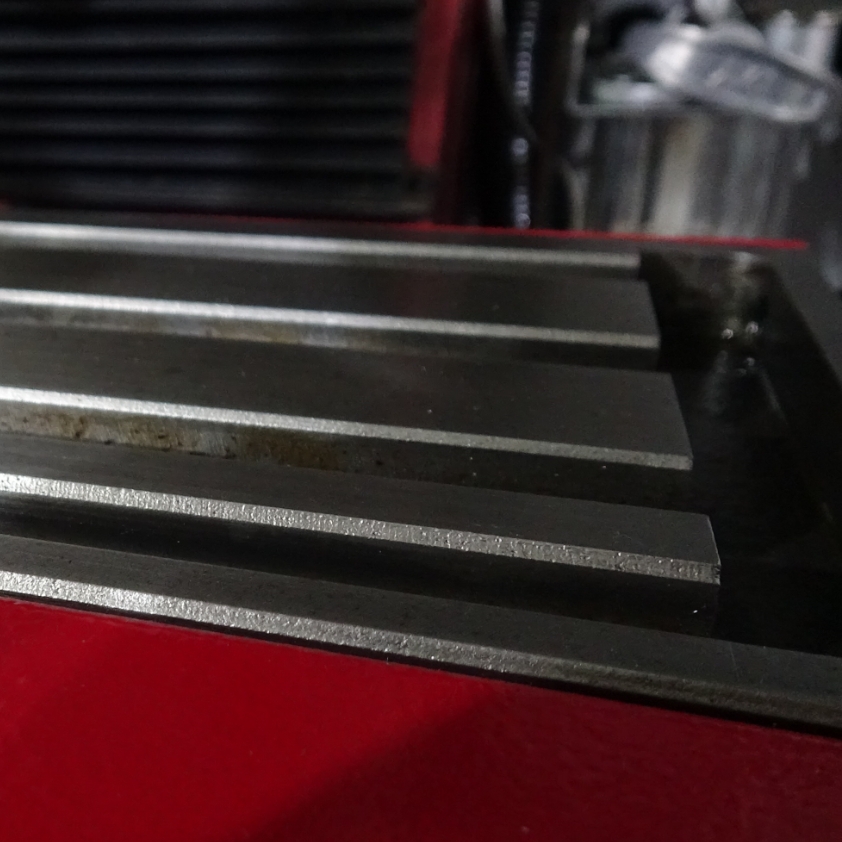

T型工作臺 |

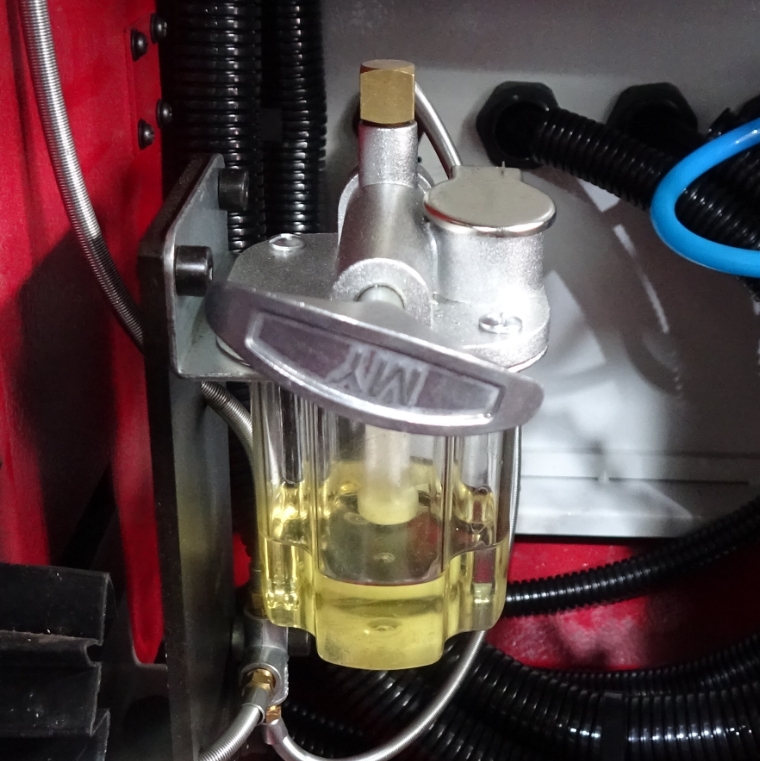

一鍵式手動潤滑系統 |

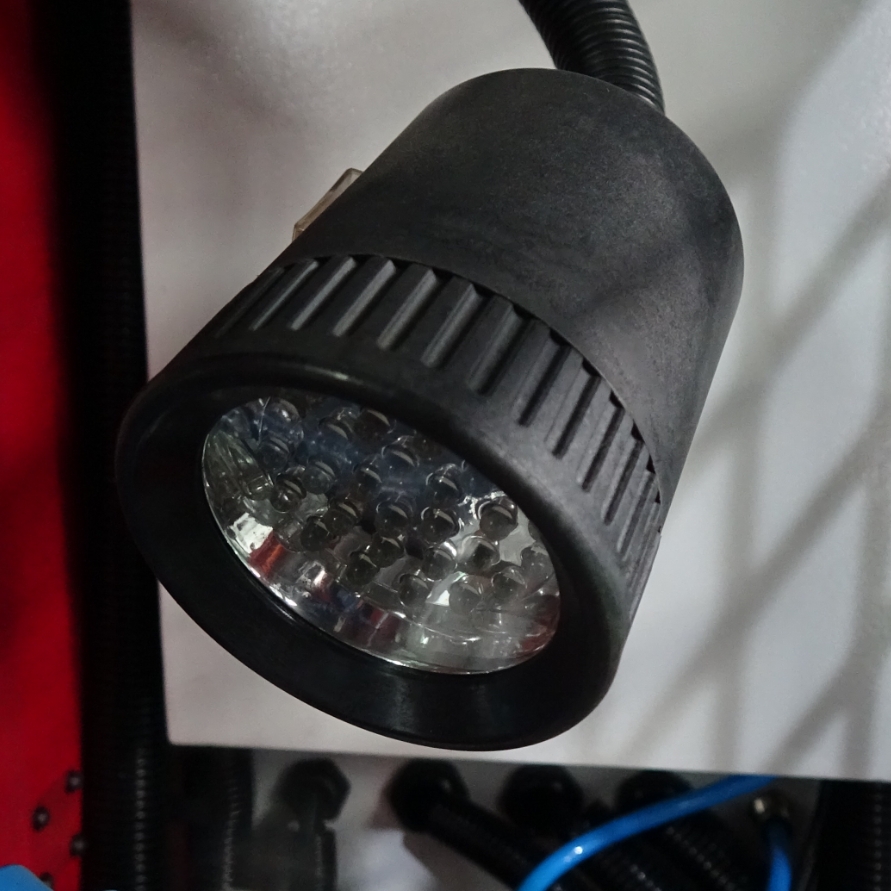

機床照明系統 |
|
三、大賽支持
小紅機鼎力支持大學生工程實踐創新大賽
注：多系統數字化仿真及加工一體機DTM4100單價為156000元（已包含四個系統中的任意一個系統），如需增加系統，每加一個系統模塊另加10000元，四個系統模塊分別為：FANUC、西門子、華中、廣州數控系統控制面板。
四、隨機附件
| 類型 | 品名 | 型號 | 數量 | 單位 |
| 機床 | 數控銑床 | DTM4100 | 1 | 臺 |
| 配件 | 可移動底座 | S/N10530 | 1 | 套 |
| 手脈 | S/N10186 | 1 | 套 | |
| ISO20刀柄 | S/N10605 | 3 | 套 | |
| ER16夾頭套件 | S/N10608 | 1 | 套 | |
| 銑刀套件 | 1 | 套 | ||
| 高精度平口鉗 | S/N10602 | 1 | 套 | |
| 專用夾具 | 1 | 套 | ||
| 軟件 | 編譯軟件 | 1 | 套 |
規格參數
工作臺 | 工作臺尺寸 | 400×145mm |
T型槽 | 3×12×40mm | |
工作臺載重 | 20kg | |
行程 | X軸行程 | 260mm |
Y軸行程 | 152mm | |
Z軸行程 | 180mm | |
主軸鼻端至工作臺面 | 60-240mm | |
主軸中心至立柱導軌面 | 200mm | |
主軸 | 主軸規格 | ISO20 |
主軸功率 | 1000w | |
主軸轉速 | 100-5000r/min | |
進給軸 | X.Y.Z三軸快速進給 | 5000mm/min |
X.Y.Z三軸切削速度 | 1000mm/min | |
X.Y.Z三軸功率 | X/Y/Z:400W | |
刀庫 | 刀庫數量 | 4把 |
最大刀具直徑 | 10mm | |
最大刀具長度 | 110mm | |
最大刀具重量 | 0.5kg | |
換刀時間 | 10s | |
精度 | 定位精度 | 0.01mm |
重復定位精度 | 0.005mm | |
其他 | 電源 | 230/120V |
機床重量（凈重/毛重） | 300/370kg | |
機床尺寸 | 1190×930×1640mm | |
包裝尺寸 | 1500×1000×2100mm |
