一、五軸虛擬機床USW5介紹

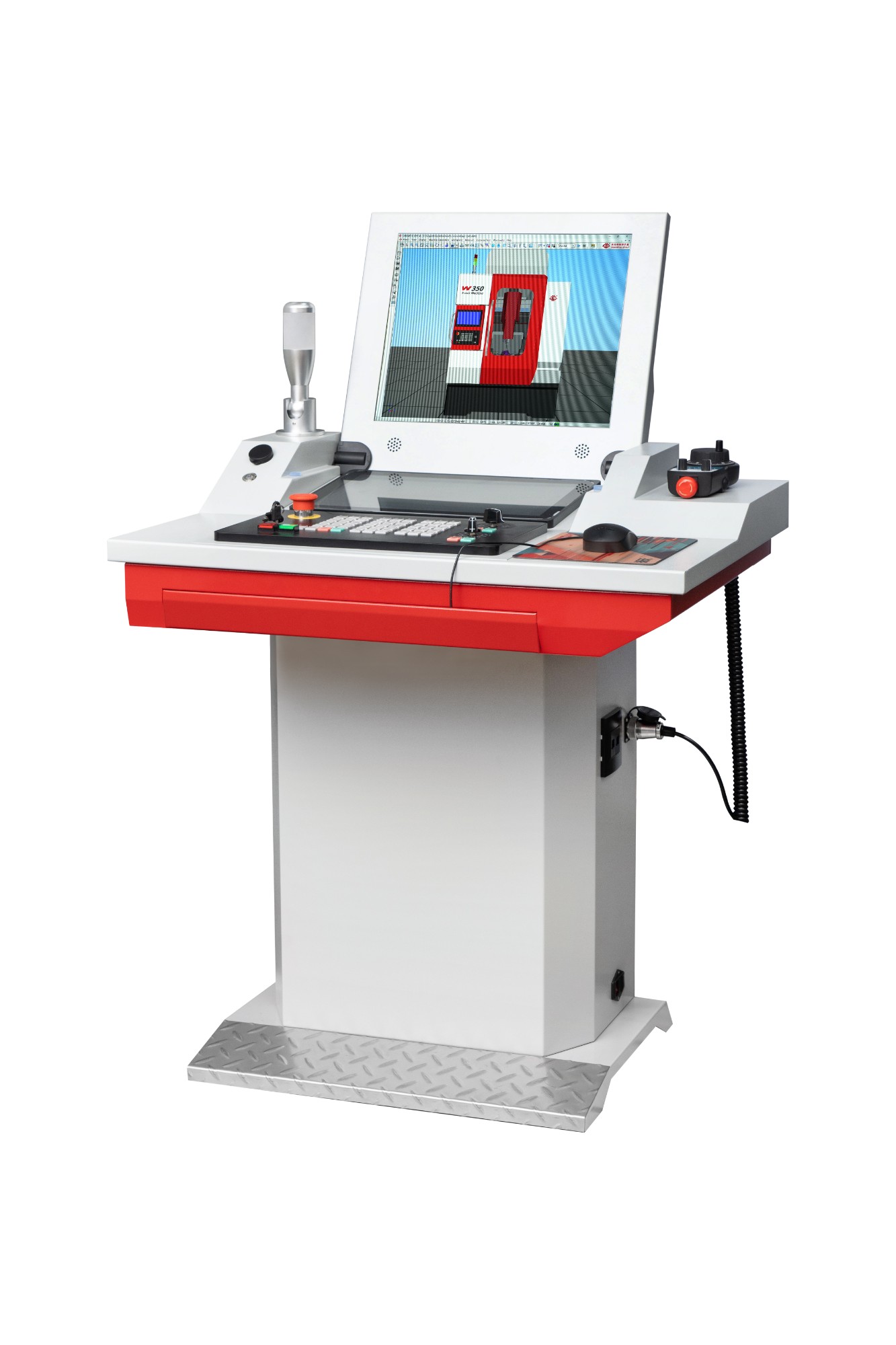

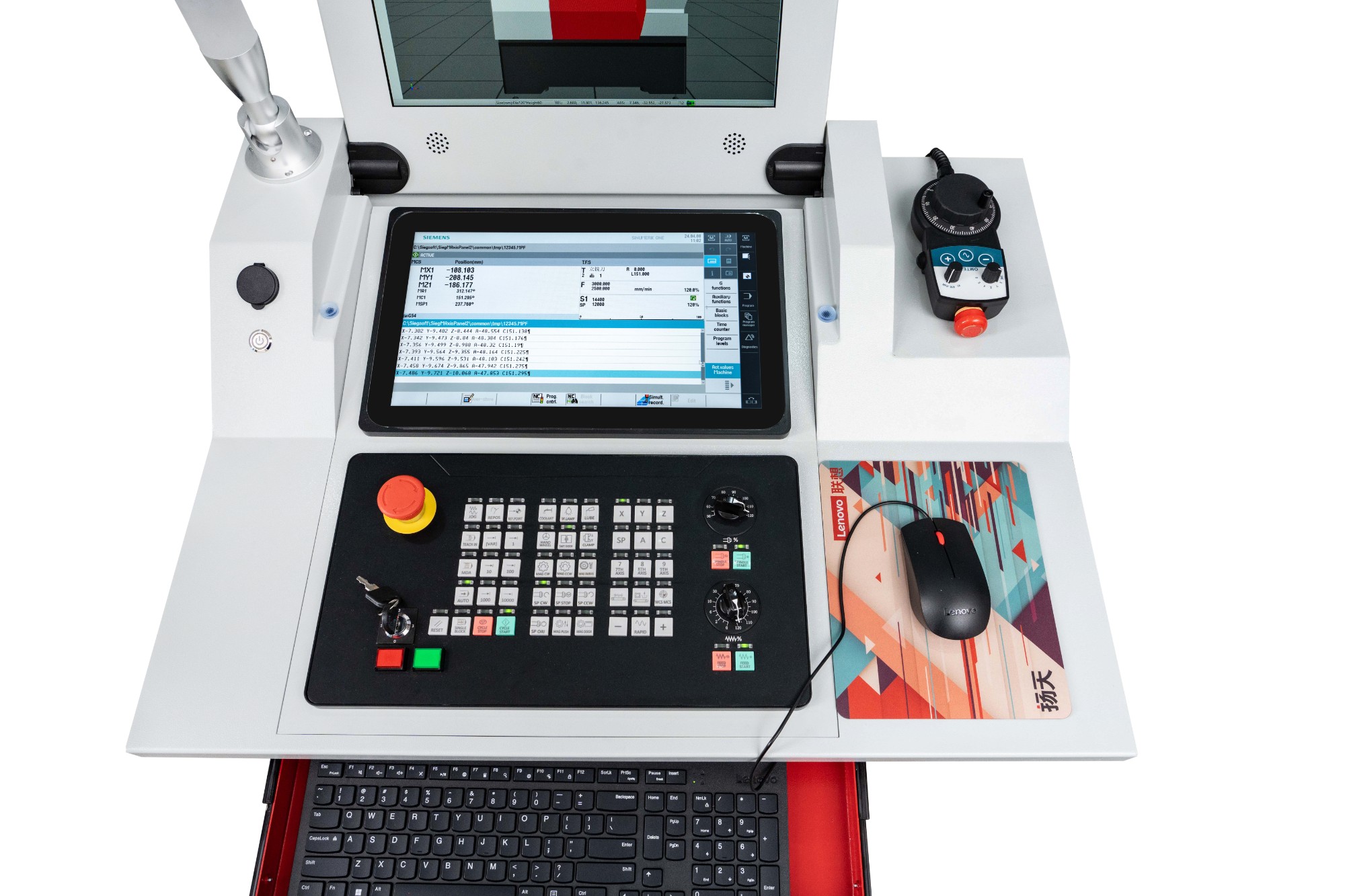

USW5虛擬機床
五軸虛擬機床USW5由五軸仿真軟件SSS5、工作臺、物理面板組成。
USW5虛擬機床可搭配西馬特五軸加工中心使用，虛擬機床內建模與真實五軸加工中心完全一致的仿真模型，可在虛擬機床上完成五軸的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實五軸機床上進行真實加工。大大提高設備操作的安全性。是五軸加工中心學習真正的幫手，通過USW5的使用，在真實機床上學生敢動手，愿上手教學實踐，可顯著提升教學效果。
1、仿真軟件SSS介紹：
SSS不僅是一個G代碼程序驗證軟件，而且還提供了一個數字平臺。
SSS包含多種語言和當前主流的數控系統，包括西門子，發那科，海德漢…等超過60個版本。
SSS用于機床加工模擬，包括程序編輯、自動操作、三維實時切削、刀具補償等。
SSS具有毛坯定義、夾具標定、工件夾緊、基準對刀、刀具安裝、撞刀顯示等功能

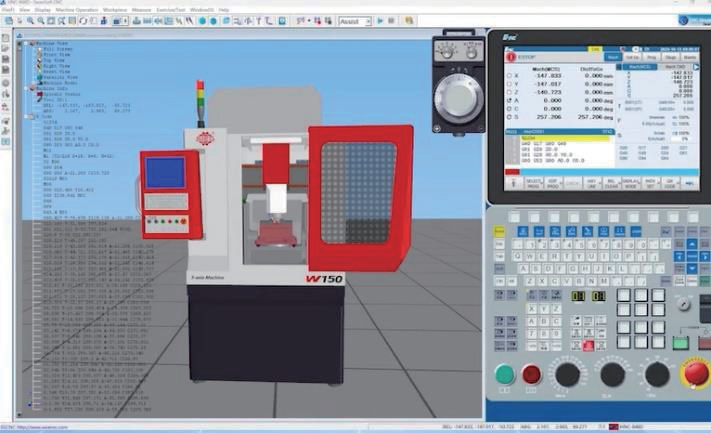

仿真軟件SSS截圖
2、物理面板介紹：
物理面板采用模塊化設計，根據用戶系統使用習慣，可更換不同仿真面板，如：西門子ONE、華中HNC848Di、Fanuc 31i。

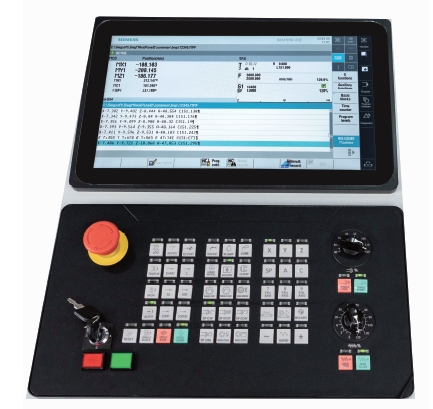

FANUC 31i物理面板 西門子ONE物理面板
二、五軸虛擬機床USW5組成V+PS教學

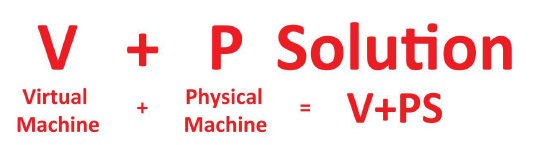

虛擬機床+物理機床解決方案
可以配置一對一(一臺機床一臺USW5)，也可以一對多(一臺機床對多臺USW5，由老師分配某臺仿真一體機的程序下發到機床)，另外還可以多對多(多臺機床對多臺USW5，由老師分配某臺仿真一體機的程序下發到其中某臺機床)，為教學組織增加了各種可能性。

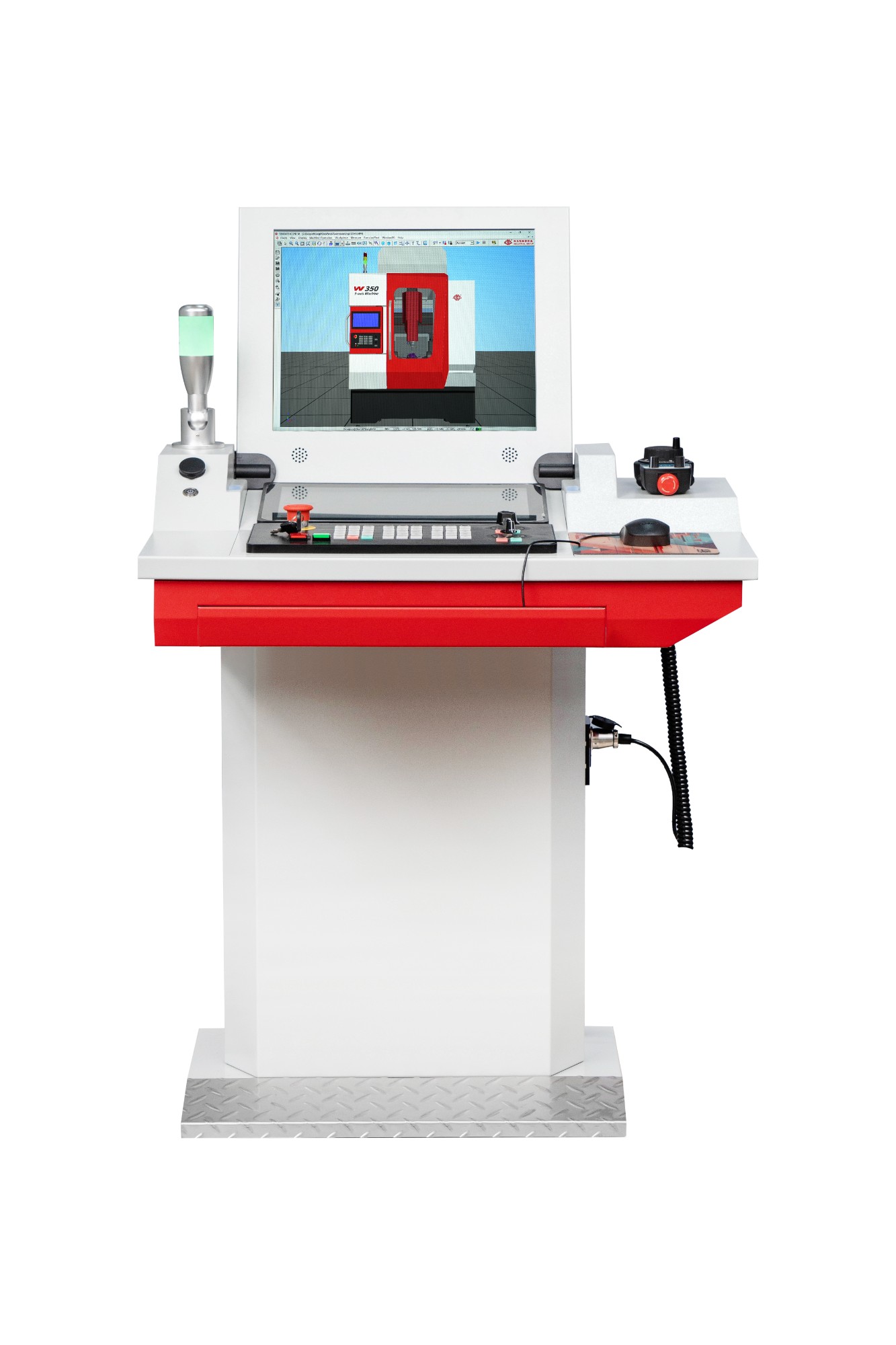

USW5搭配五軸加工中心使用
三、五軸虛擬機床USW5參數
1、虛擬機其系統面板為五軸數控系統操作面板。操作面板尺寸：長400mm，寬280mm，鋁合金面板整體噴塑，布局與真實面板一致。
2、虛擬機面板主控部分采用內核為ARM?32位Cortex?-M3CPU，72MHz最大頻率，1.25DMIPS/MHz (Dhrystone2.1)的處理器來與上位機通訊，系統(芯片)由四部分組成：震蕩電路、復位電路、電源供電部分和燒錄程序電路。
3、虛擬機硬件面板與上位機通過USB進行通訊，通訊設備發送給上位機軟件進行相應動作的處理和反饋。系統按鍵理論響應時間小于20ms。
4、虛擬機硬件面板配備外置6軸獨立手輪，最小移動量為0.001mm, 通過系統與仿真系統協同控制機床模塊的運動。
5、虛擬機仿真加工時能夠輸出機床生產運行加工的聲音。
6、虛擬機能輸出仿真機床運行狀態，安裝在虛擬機上的三色燈同系統里面仿真機床三色燈狀態同步。
7、U虛擬機能夠實現機床操作全過程的仿真和加工運行全環境的仿真，能夠仿真機床的操作過程（機床上電、手動回參考點、手輪操作對刀、設定刀長和坐標系需包含仿真數控系統的設定界面、程序輸入需包含仿真數控系統的輸入界面）、加工過程、程序運行前的軌跡查看等。
8、操作過程的仿真：包括機床上電斷電、急停報警的解除、機床自動門開關、毛坯定義、夾具打表校正、工件裝夾后敲平、基準對刀、安裝刀具、撞刀后斷刀效果（刀具折斷模型顯示）。
