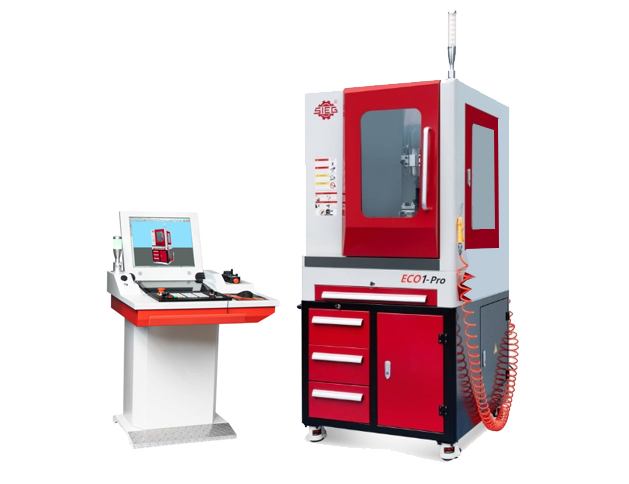

ECO1-Pro經濟型五軸加工中心
ECO1-Pro是一款定位于教學的五軸五聯動機床。它的特點是具有五個自由度（X/Y/Z/A/C），可以在一個工作區域內進行全方位的切削和加工操作，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。工件一次裝夾就可完成復雜的加工。
詳細信息
一、產品信息
ECO1-Pro是一款定位于教學的五軸五聯動機床。它的特點是具有五個自由度（X/Y/Z/A/C），可以在一個工作區域內進行全方位的切削和加工操作，擅長空間曲面加工，異型加工，鏤空加工，打孔，斜孔，斜切等。工件一次裝夾就可完成復雜的加工。

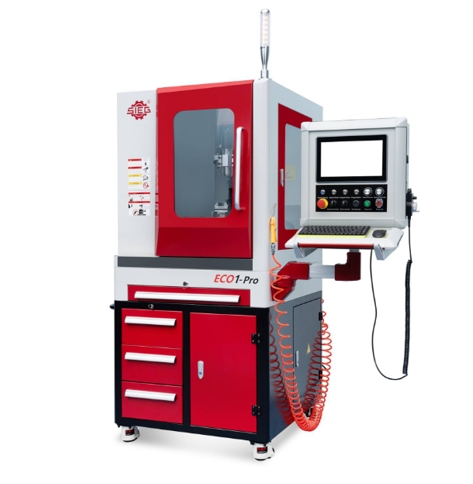

ECO1-Pro五軸加工中心
二、結構特點

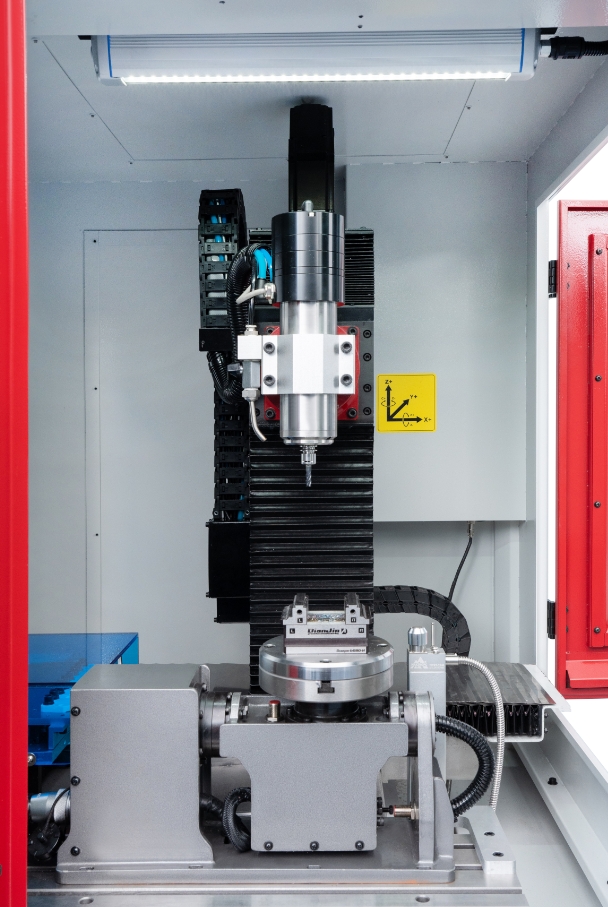

24000轉高速電主軸
配置4工位刀庫，可自動換刀
五軸五聯動，帶RTCP，真五軸（非3+2模式）
相同加工行程下機床的外形尺寸小、能耗低
適用于中小零件高精度和復雜零件加工。

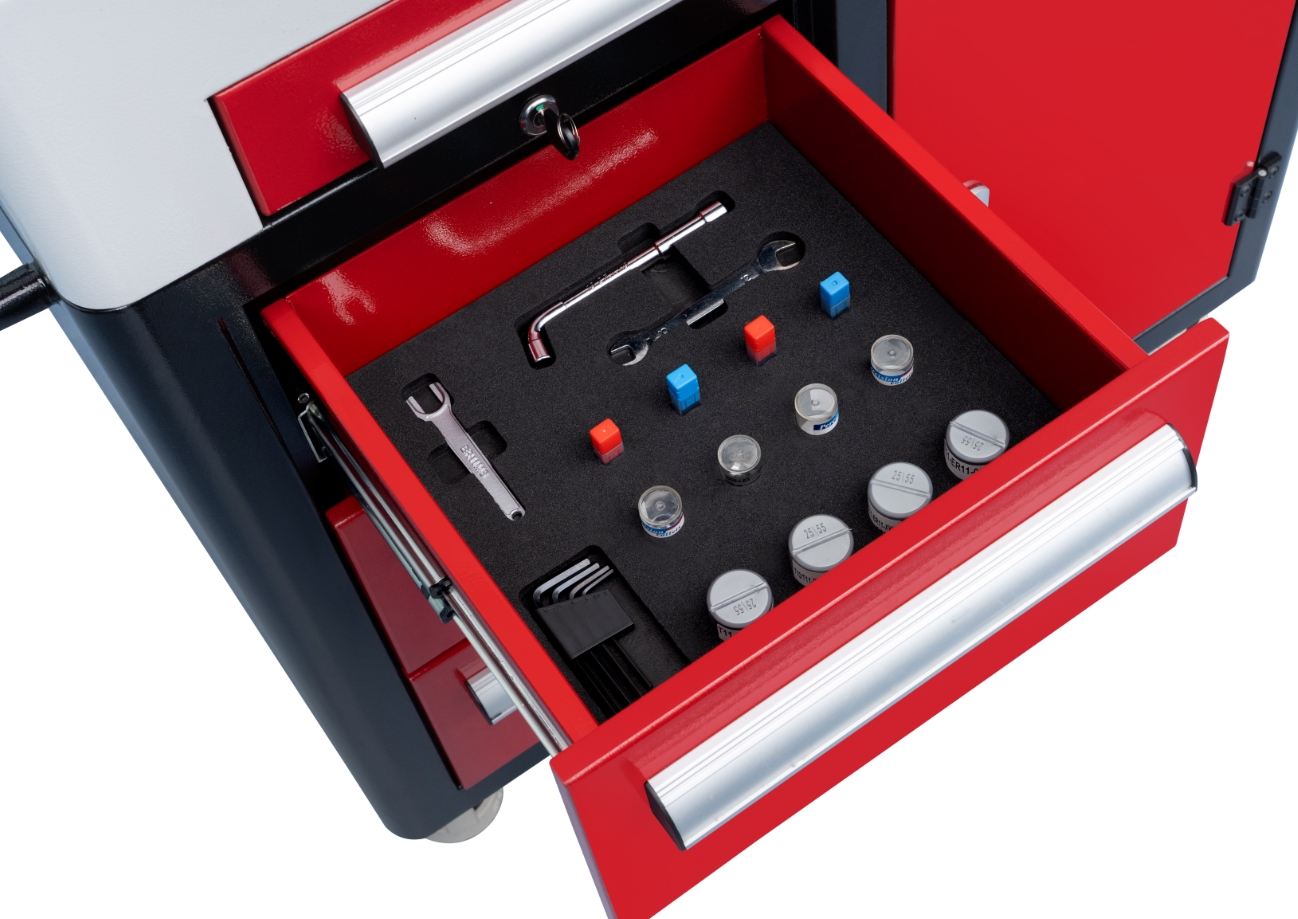

三、隨機附件
序號 | 品名 | 型號 | 規格 | 數量 | 備注 |
| 1 | 說明書 | ECO1+系統 | 各1 | ||
| 2 | 內六角扳手 | 3.4.5.6 | 1 | 4件套 | |
| 3 | 刀柄 | T11 | T11-ER11 | 4 | |
| 4 | 銑刀 | Φ4-R1、Φ4-R1.5、Φ5、Φ6 | 各1 | ||
| 5 | ER11卡簧套 | Φ4/Φ6 | 各2 | ||

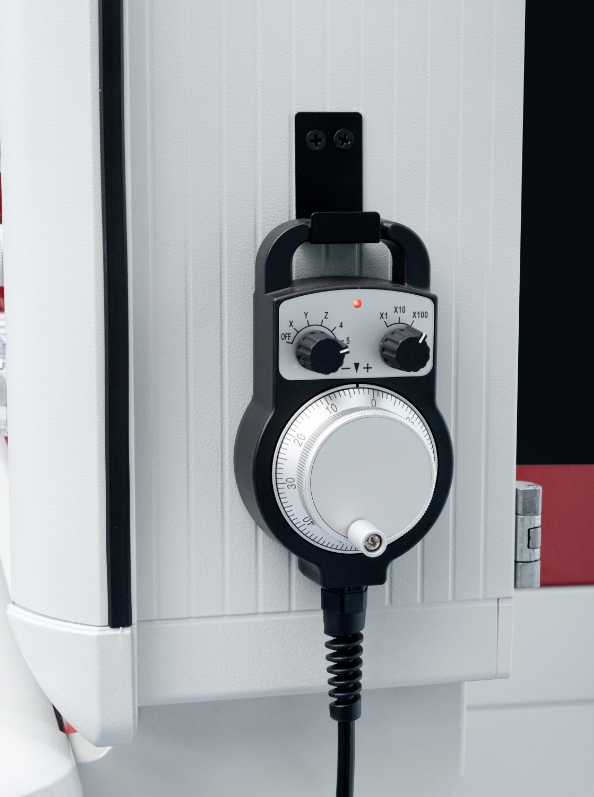

| 6 | 手脈 | 1 | |||
| 7 | 氣槍 | 1 | |||
| 8 | 拆刀單頭扳手 | ER11MS | 1 | ||
| 9 | 拆刀雙頭扳手 | 10-12 | 1 | ||
| 10 | U盤 | 32GB | 1 | ||

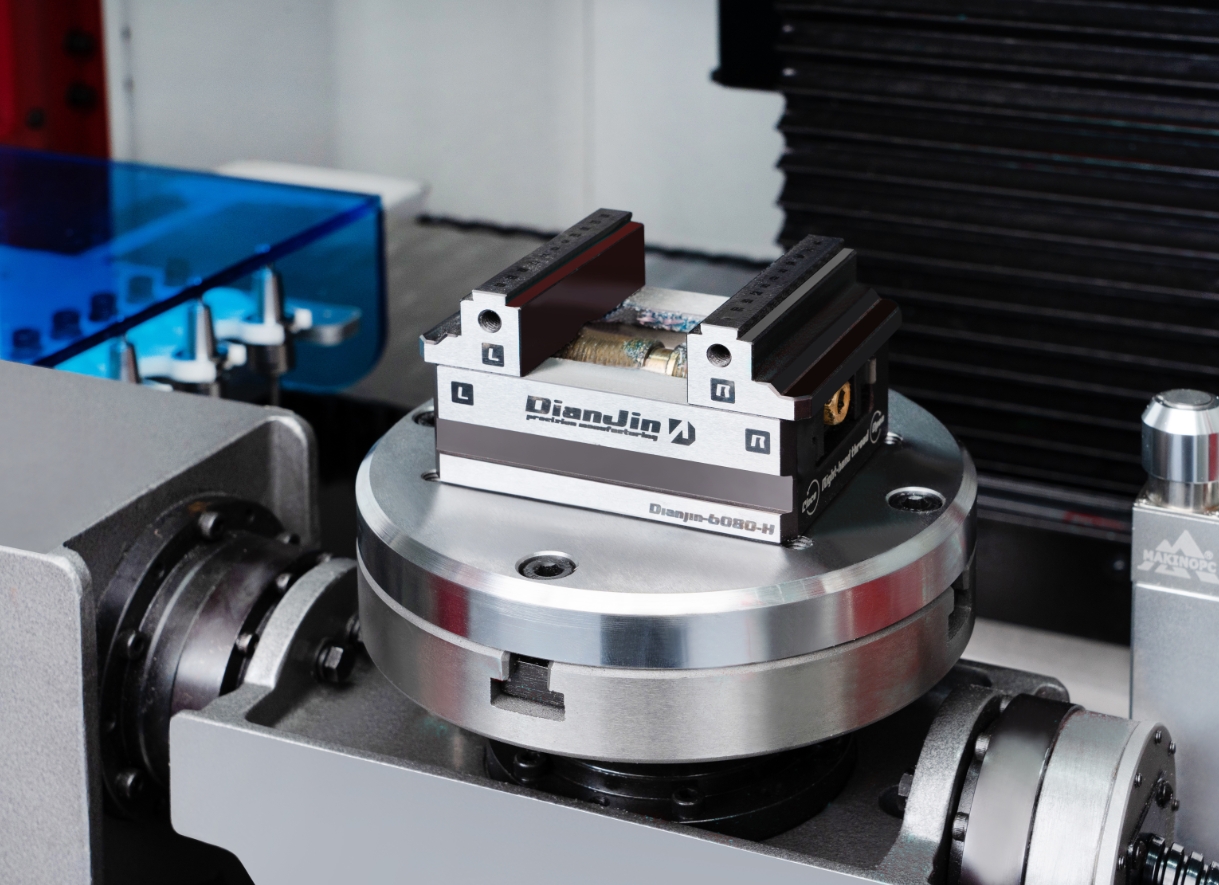

| 11 | 平口鉗 | 6080H | 1 | ||
| 12 | 平口鉗扳手 | 10 CR.V.M10 | 1 | ||
| 13 | 過渡板 | 1 |
規格參數
類別 | 項目 | 參數 | 單位 |
工作臺 | 工作臺尺寸 | φ130 | mm |
最大載重 | 10 | kg | |
軸行程 | X軸行程 | 300 | mm |
Y軸行程 | 320 | mm | |
Z軸行程 | 300 | mm | |
A軸擺動角度 | -90°~+120° | ° | |
C軸擺動角度 | 360° | ° | |
最大加工范圍 | φ100×120 | mm | |
主軸 | 主軸錐孔 | T11 | |
主軸轉速 | 24000 | r/min | |
主軸功率 | 2.2 | Kw | |
進給軸 | X/Y/Z軸速度 | 5 | m/min |
A軸擺動速度 | 20 | rpm | |
C軸擺動速度 | 20 | rpm | |
X/Y/Z軸電機 | 3 | N/m | |
A/C軸電機 | 2.2 | N/m | |
刀庫 | 刀庫數量 | 4 | 把 |
最大直徑 | 7 | mm | |
最大重量 | 0.2 | Kg | |
最大長度 | 60 | mm | |
換刀時間 | 16 | 秒 | |
精度 | X/Y/Z 軸定位精度 | 0.015 | mm |
A/C軸定位精度 | 30 | 角秒 | |
X/Y/Z 軸重復定位精度 | 0.01 | mm | |
A/C軸重復定位精度 | 20 | 角秒 | |
其它 | 氣壓 | 0.6 | Mpa |
機床重量 | 520 | kg | |
機床總功率 | 3.5 | KVA | |
機床外形尺寸 | 1600*960*2000 | mm | |
機床包裝尺寸 | 1710*1310*2220 | mm |
