iKC4斜導軌數控車床
SIEMENS系統 斜導軌床身 西門子伺服軸電機和驅動 8工位刀庫 大扭矩?zé)o刷主軸電機 MT3公制主軸規格 滾珠絲桿 歐盟CE安全認證
詳細信息
一、產品信息

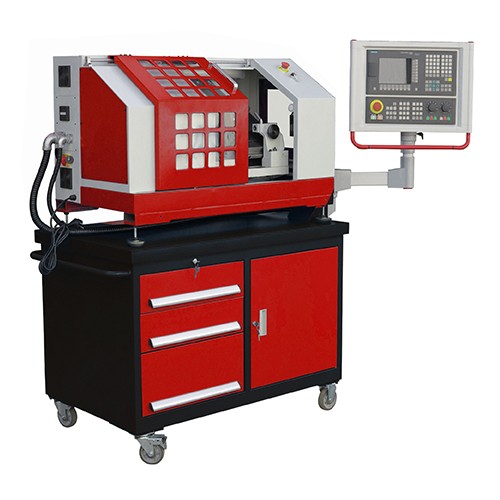

iKC4-SIEMENS是一款帶8工位塔式刀庫 45度斜床身車床
進給軸電機為西門子伺服電機 導軌為線性導軌
是一款適合教學培訓用和輕工業
有色金屬加工的母機 可切削材質為45號鋼的材料和有色金屬
能做各種輪廓和螺紋加工，總輸入功率為2000W

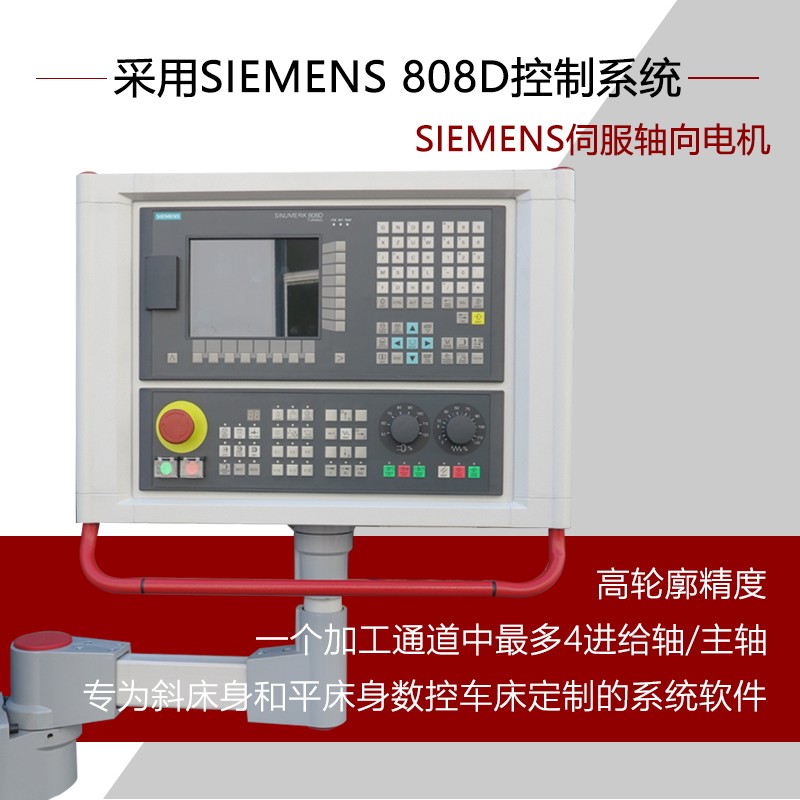

采用SIEMENS 808D ADVANCE系統
符合歐盟CE安全認證

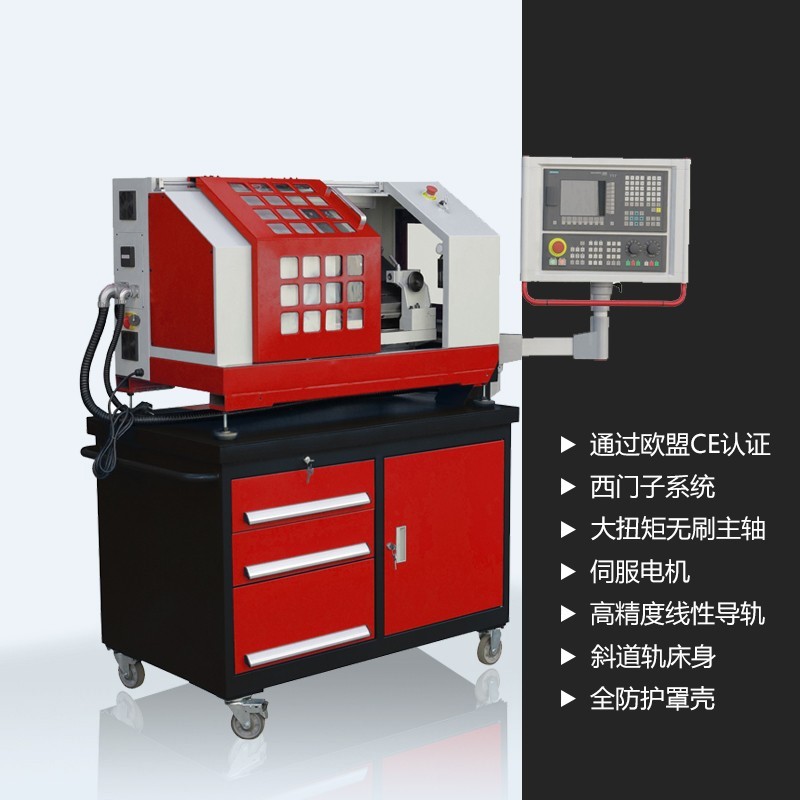

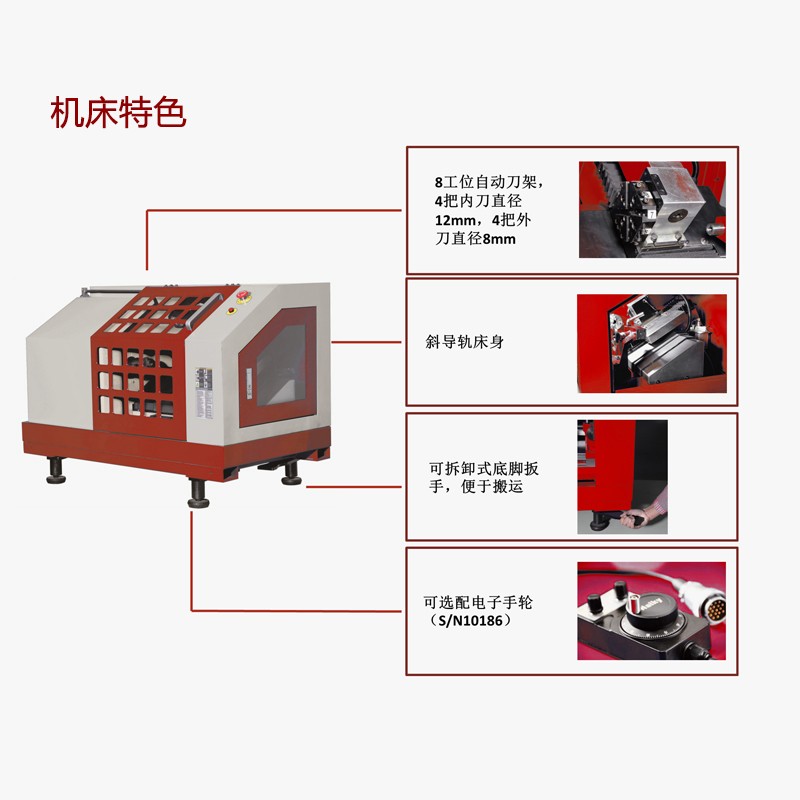

二、產品特色
■采用斜道軌床身，機床更加穩定,鋼性更加強大
■高性能西門子伺服軸電機，大扭矩?zé)o刷主軸電機
■高精度的塔式刀庫滿足不同的加工需求
■MT3公制主軸規格
■臺灣進口滾珠絲桿
■精選的優質材料鑄造，結構緊湊
■高品質安規電氣元件
■高性價比自動潤滑系統，保護導軌壽命
■安全可靠的全防護罩殼
■預裝手輪快速接口
■三相380V電壓

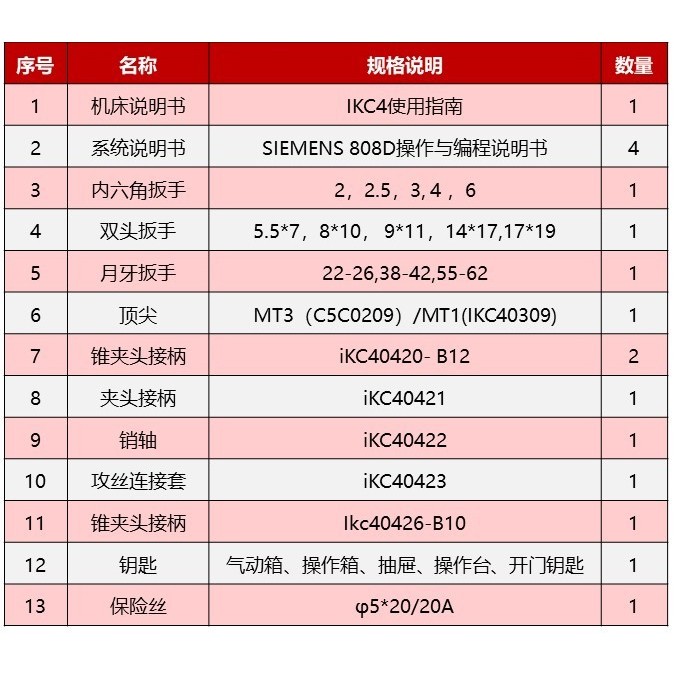

三、隨機附件
規格參數
| 加工范圍 | 車床最大回轉直徑 | 200mm | |||||||||||||||||||||||
| 滑板上面最大回轉直徑 | 90mm | ||||||||||||||||||||||||
| 兩頂尖的距離 | 280mm | ||||||||||||||||||||||||
| 主軸 | 卡盤規格 | 100mm | |||||||||||||||||||||||
| 主軸轉速 | 100-3000r/min | ||||||||||||||||||||||||
| 主軸通孔 | 20mm | ||||||||||||||||||||||||
| 主軸規格 | MT3 | ||||||||||||||||||||||||
| 主軸電機功率 | 1000W | ||||||||||||||||||||||||
| 進給軸 | X軸行程 | 100mm | |||||||||||||||||||||||
| Z軸行程 | 175mm | ||||||||||||||||||||||||
| 最大移動速度 | 3000mm/min | ||||||||||||||||||||||||
| 最大進給速度 | 1000mm/min | ||||||||||||||||||||||||
| 進給電機 | 400W | ||||||||||||||||||||||||
| 刀架 | 刀位數 | 8 | |||||||||||||||||||||||
| 刀具尺寸(4把外刀） | 8×8mm | ||||||||||||||||||||||||
| 刀具尺寸(4把內刀） | φ12mm | ||||||||||||||||||||||||
| 尾座 | 尾座套筒錐度 | MT1 | |||||||||||||||||||||||
| 套筒直徑 | 22mm | ||||||||||||||||||||||||
| 套筒行程 | 30mm | ||||||||||||||||||||||||
| 精度 | 定位精度 | 0.01mm | |||||||||||||||||||||||
| 重復定位精度 | 0.01mm | ||||||||||||||||||||||||
| 其他 | 電源 | 380V | |||||||||||||||||||||||
| 機床重量（凈重/毛重） | 450/500kg | ||||||||||||||||||||||||

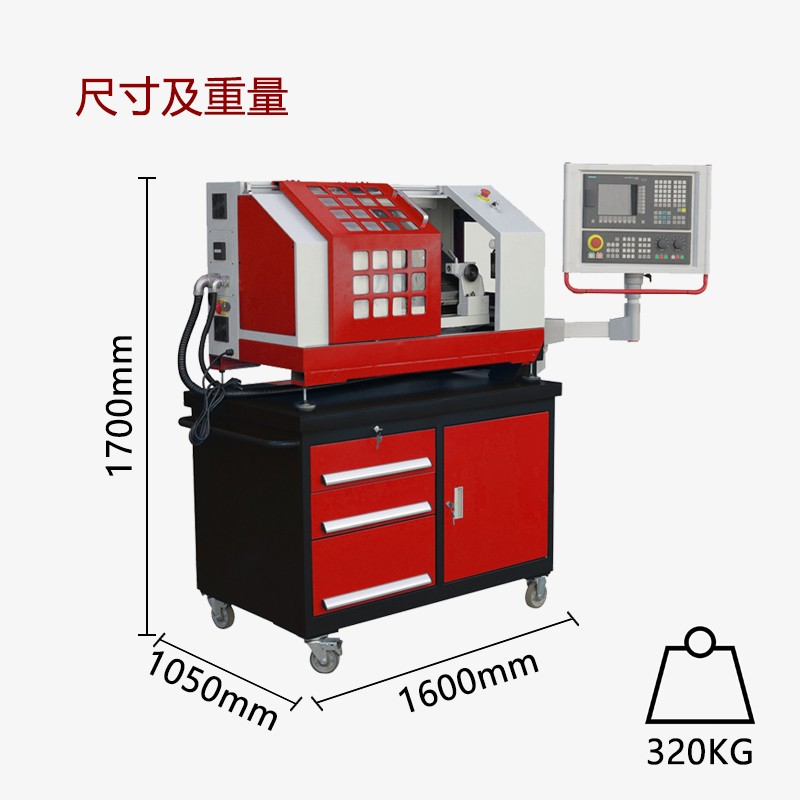

| 機床尺寸 | 1556×930×1640mm | ||||||||||||||||||||||||
| 包裝尺寸 | 1700×1130×1900mm | ||||||||||||||||||||||||
