Fa2-Ultra 數控銑床教學平臺

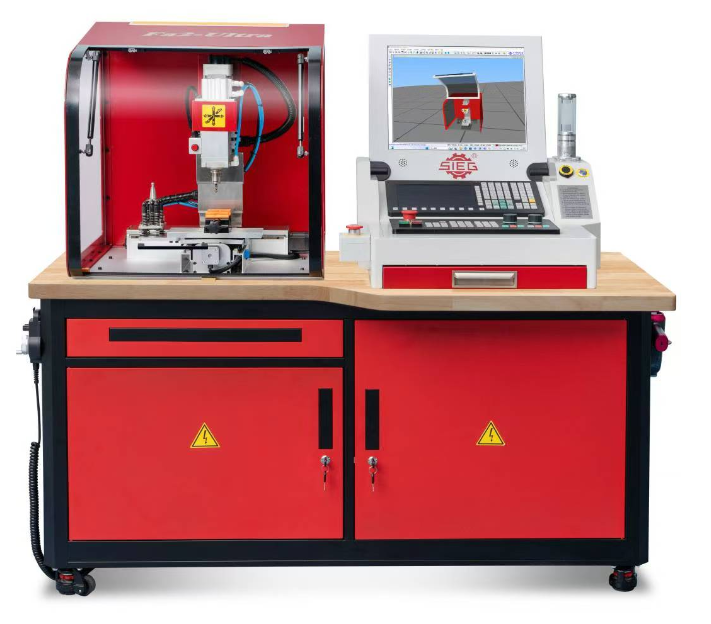

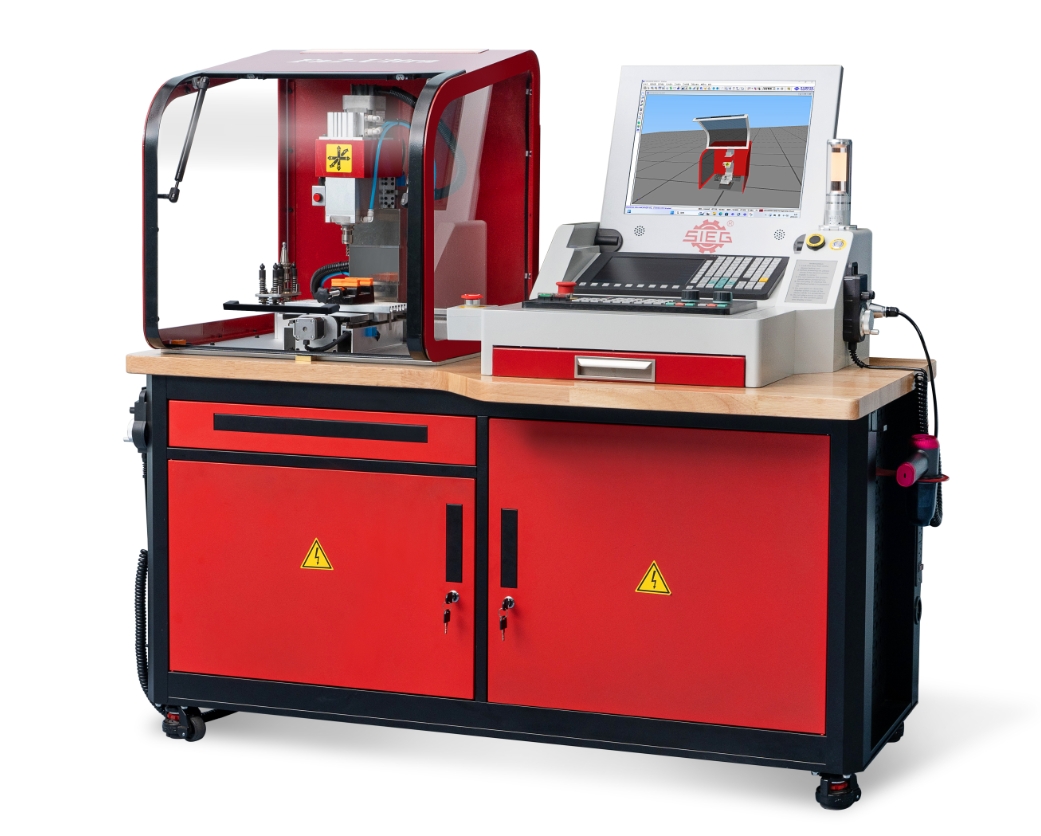

Fa2-Ultra是一款桌面式數控銑床教學平臺，包含桌面數控銑床、數控虛擬機床、豪華底座。
詳細信息
一、產品介紹
Fa2-Ultra是一款桌面式數控銑床教學平臺，包含桌面數控銑床、數控虛擬機床、豪華底座。

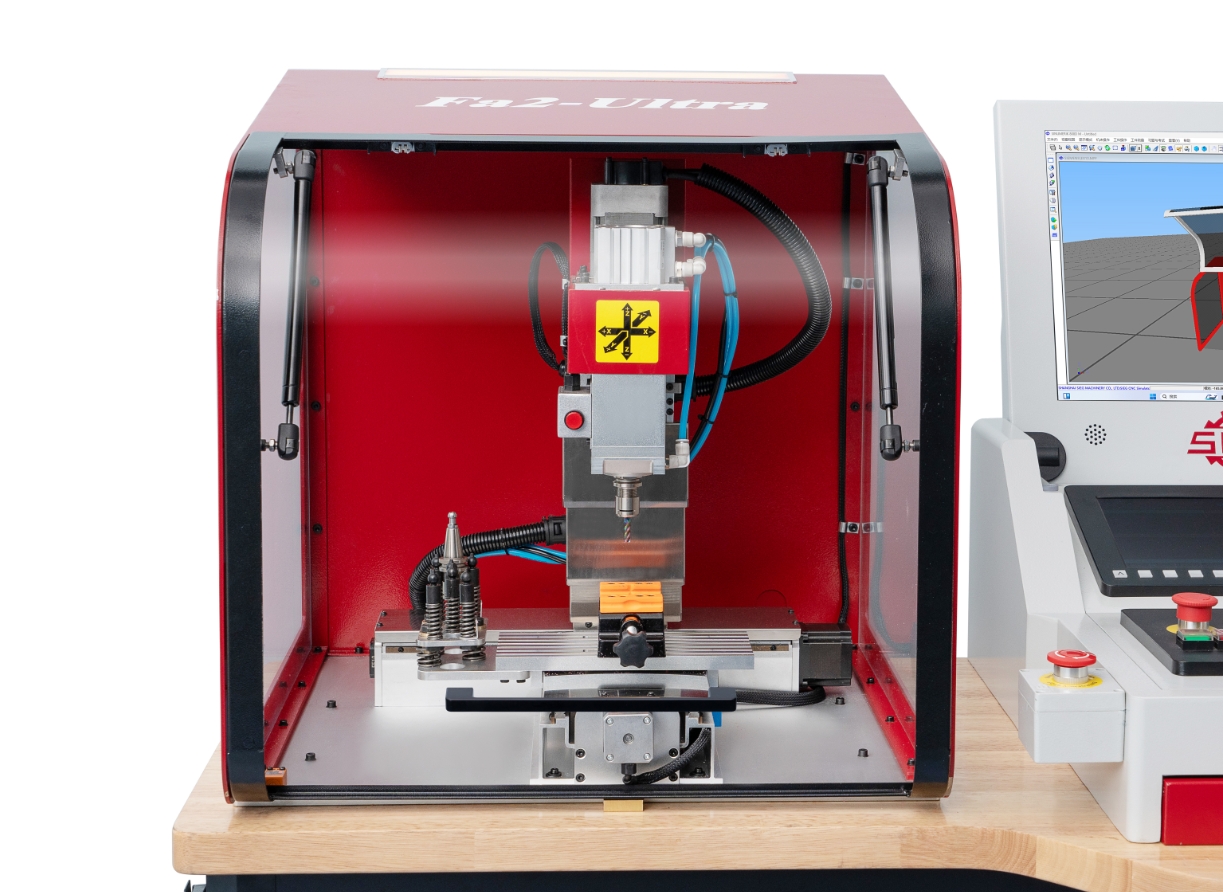

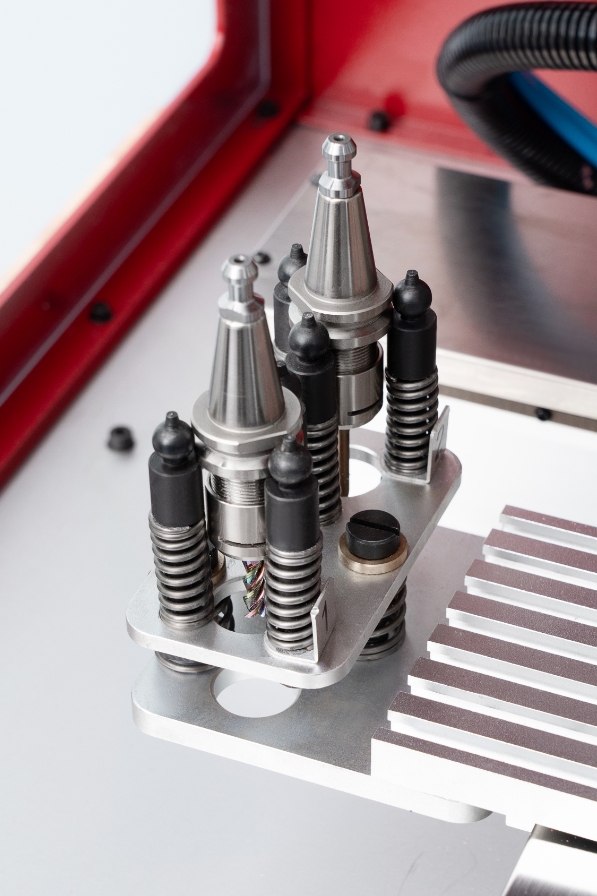

數控銑床部分為桌面式微型數控銑床，配2工位刀庫，可實現自動換刀，。
標配LED三色指示燈。
標配小型吸塵器，方便清理機床加工屑。

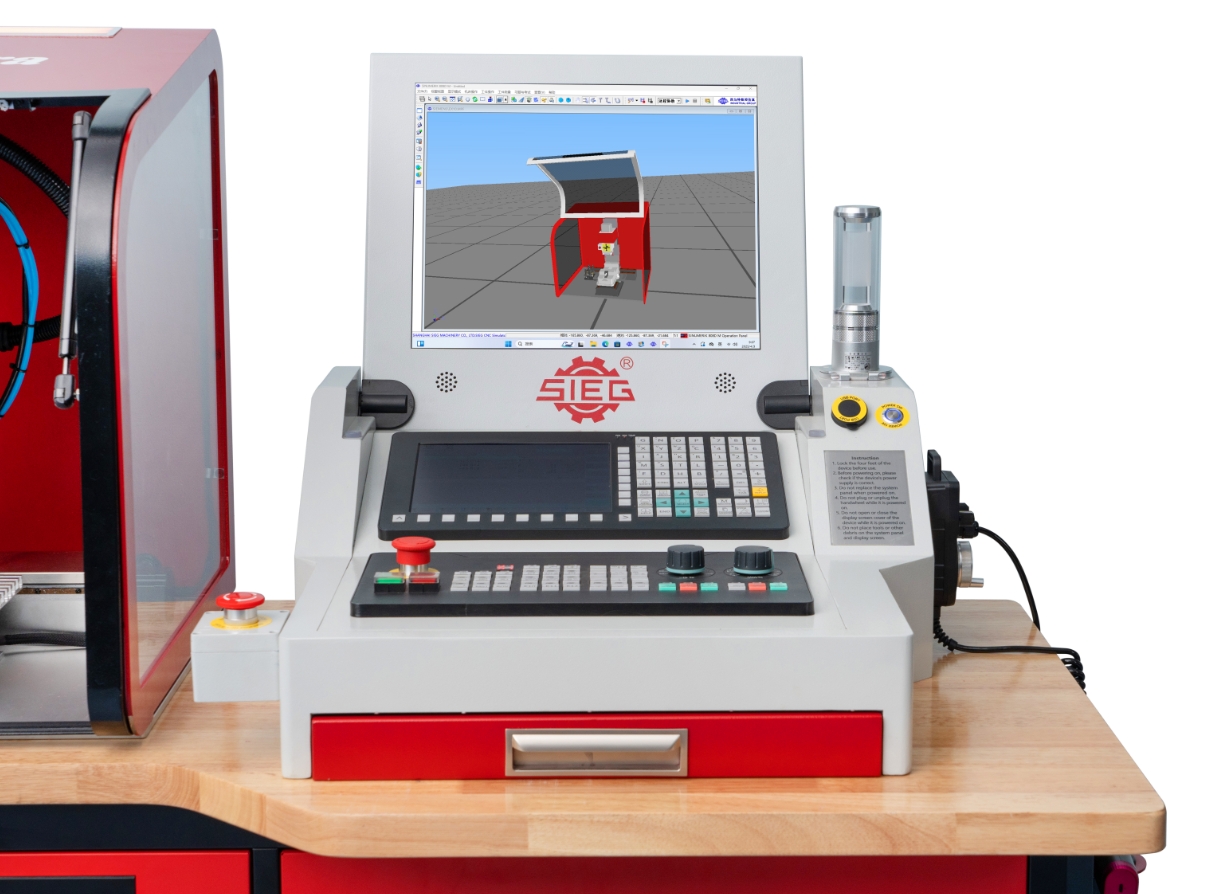

標配虛實結合數控仿真系統，內置與實物機床完全一致的數字模型，可在虛擬機床上完成數控機床的仿真編程、工件裝夾、坐標設定、仿真加工、程序編譯等一系列操作。仿真完成的程序，可直接發送到真實機床上上進行真實加工。大大提高設備操作的安全性。是數控加工真正的幫手，通過USW3的使用，在真實機床上學生敢動手，愿上手教學實踐，可顯著提升教學效果。
二、隨機附件
序號 | 名 稱 | 規格或型號 | 數量 | 備 注 |
1 | 使用說明書 | 根據系統 | 1本 | |
2 | ER16彈性筒夾 | 3、4、5、6、8、10mm | 各1 | |
3 | 壓帽拆裝扳手 | ER16MS | 1個 | |
4 | 鍵槽銑刀 | 3、4、5、6、8、10mm | 1套 | |
5 | 小型臺鉗 | 50mm | 1套 | |
6 | 壓板組件 | 1. 外六角螺栓M5*20mm 2件 2. 壓板30*15*7mm 2件 3. 雙頭螺栓M4*50mm 2件 4. T型螺母M4 2件 5. 大平墊圈M4 4件 6. 螺母M4 4件 | 1套 | |
7 | 保險絲 | Φ5×20 10A | 1個 | 放說明書袋 |
8 | 內六角扳手 | 3、4、5、6mm | 各1 | |

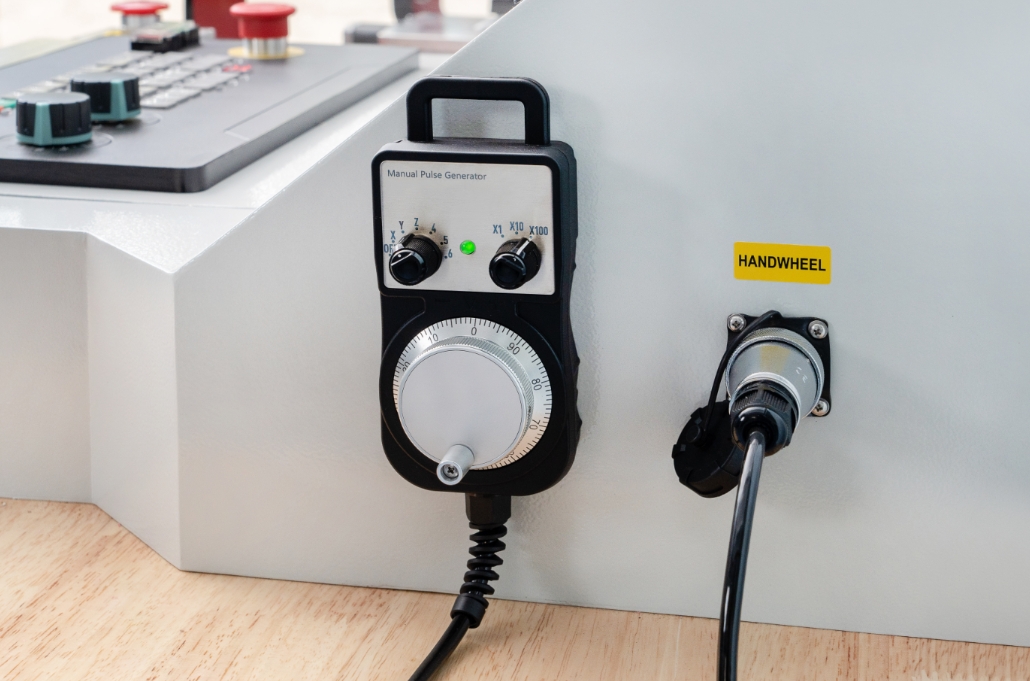

9 | 系統手輪 | 1 | ||
10 | 仿真機手輪 | 1 | ||
11 | 刀柄 | ISO15 | 2 | |
12 | 單頭扳手 | 25 | 1 | |
13 | 吸塵器 | φ60mm | 1 | |
14 | U盤 | 32GB | 1 |
規格參數
類別 | 項目 | 參數 | 單位 |
工作臺 | 工作臺尺寸 | 230*100 | mm |
T型槽尺 | 7*6*14 | mm | |
最大載重 | 5 | kg | |
行程 | X軸行程 | 285 | mm |
Y軸行程 | 125 | mm | |
Z軸行程 | 130 | mm | |
主軸端面到工作臺距離 | 55-185 | mm | |

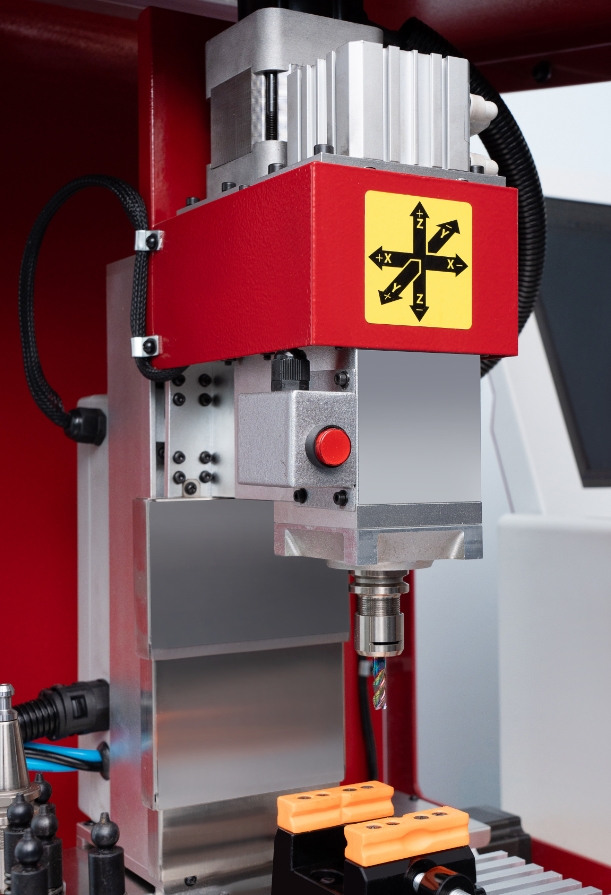

主軸 | 主軸規格 | ISO15 | |
主軸轉速 | 5000 | r/min | |
主軸功率 | 250 | W | |
進給軸 | X/Y/Z軸移動速度 | 2 | m/min |
X/Z軸電機 | 1.3 | Nm | |
Y軸電機 | 0.6 | Nm | |
刀庫 | 刀庫數量 | 2 | 把 |
最大刀具直徑 | 10 | mm | |
最大刀具重量 | 0.1 | Kg | |
最大刀具長度 | 60 | mm | |
換刀時間 | 15 | 秒 | |
精度 | X/Y/Z 軸定位精度 | 0.02 | mm |
X/Y/Z 軸重復定位精度 | 0.01 | mm | |
其它 | 氣壓 | 0.4 | Mpa |
機床重量 | 165 | kg | |
機床總功率 | 0.8 | KVA | |
外形尺寸 | 1600*900*1400 | mm | |
包裝箱尺寸 | 1760*1000*1600 | mm |
